Firkantet rende fra RHEINZINK

Fordele ved en RHEINZINK firkantet rende

  • Omfattende tagafvandingssortiment
  • Stor pasnøjagtighed og høj funktionssikkerhed
  • Økonomisk
  • Naturligt materiale – vedligeholdelsesfri overflade
  • Fremstillet med den nyeste produktionsteknologi
  • Miljøcertificeret RHEINZINK titanium kvalitet
  • Let genkendelig - indgraveret RHEINZINK
  • 40 års systemgaranti

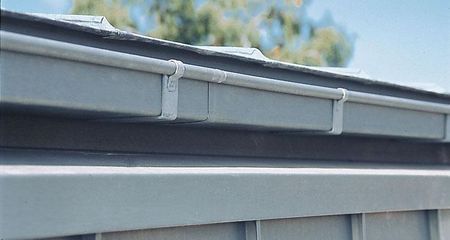

Tagafvanding med firkantet rende: gennemtestet funktion med innovativt design

Tagafvandig følger de psykadeliske regler og udførelsen er derfor meget nøjagtigt defineret. De klassiske systemer fra RHEINZINK har storpasnøjagtighed og har et stort sortiment af tilbehør således, at planglæggere har mulighed for at opnå helt specifikke optiske detaljer. Den firkantede rende er et godt alternativ til den klassiske halvrunde rende : en mere kantet tagrendeløsning, som også er udført i RHEINZINK titanzink, men som er anderledes på grund af dens form og udtryk. Planlæggere og arkitekter har hermed mulighed for at tilpasse renden til bygningens udtryk uden at slække på funktionen.











Firkantede render byder på høj kvalitet i forbindelse med både produkt og design.

Høj kvalitet er karakteristisk for vores sortiment. På den ene side er produktkvaliteten usædvanlig høj takket være anvendelsen af titanzink og gennemtestede produktionsprocesser og på den anden side er montering af renden let på grund af den store pasnøjagtighed og det store sortiment af tilbehørsdele. Dermed dækker vores sortiment ethvert behov. RHEINZINK fokuserer også på andre nyttige funktioner. Vores firkantede rende har følgende kendetegn:

  • Særlig lang levetid grunde anvendelse af titanzink - 40 års systemgaranti
  • Stort sortiment af dele, som sikrer en funktionel, effektiv og sikker tagafvanding
  • Alle produkter overholder gældende standarder, er innovative, økonomiske og stort set vedligeholdelsesfrie
  • Stort sortiment af tilbehør, så renden kan tilpasses enhver bygning

Den lette håndtering af vores firkantede render og tagafvandingssystemer i forbindelse med montage er også imponerende på grund af den store pasnøjagtighed.












Overfladekvaliteter

Systemtechnik firkantet rende

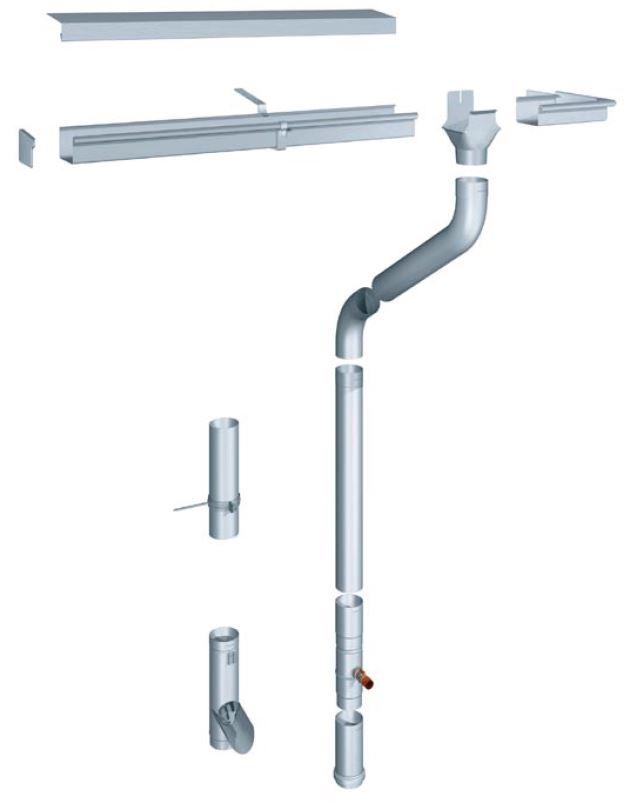

Systembeskrivelse

  • Tagafvandingssystem iht. DIN EN 612
  • Bestående af et bredt sortiment af render, tilbehør og nedløb
  • Rende med vulst for nem montage

RHEINZINK tilbyder et stort sortiment - på mere en 500 dele - af render, nedløbsrør og tilbehørsdele. RHEINZINK tagafvandingssystem er  fremstillet og testet i overensstemmelse med DIN EN 988, DIN EN 612 og QUALITY ZINC-kriterierne(TÜV Rheinland). Afhængig af dimension er dele tilgængelige i overfladekvaliteterne RHEINZINK-CLASSIC og RHEINZINK-prePATINA.

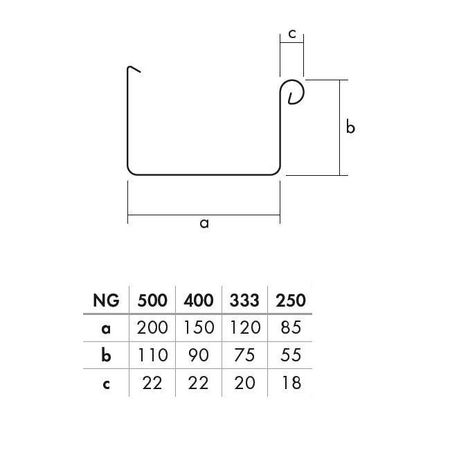

Mål og metaltykkelse

  • Standard rendedimensioner 200 / 250 / 333 / 400 / 500
  • Metaltykkelse 0,65 mm / 0,7 mm / 0,8 mm afhængig af dimension
  • Standardlængde 3,0 m (andre længder ved forespørgsel)
  • Standard dimention nedløbsrør (firkantet) 60 / 80 / 100 / 120
  • Metaltykkelse 0,65 mm / 0,7 mm / 0,8 mm afhængig af dimension
  • Standardlængde 2,0 m

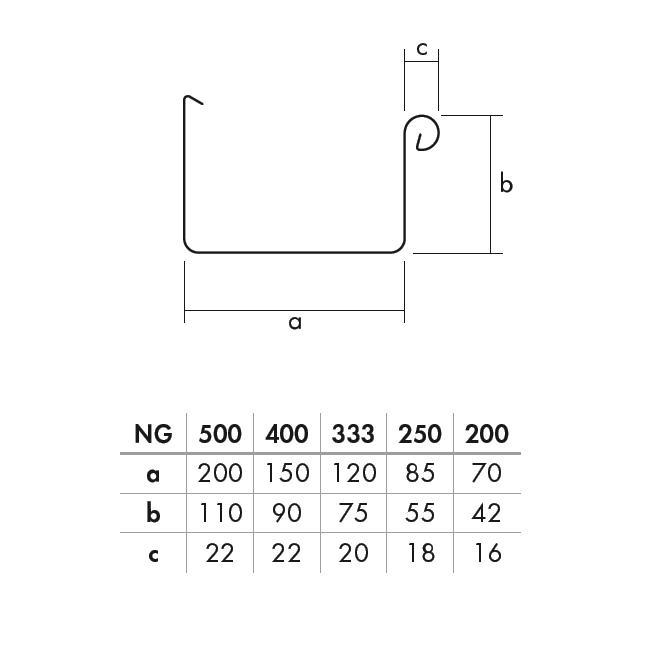

Rende-dimensionen angiver størrelsen på det udfoldede materiale og dimensionen kan ses på figuren til venstre.

I henhold til DIN EN 612 er tagrender inddelt i klasse X og Y alt efter deres vulst eller tilsvarende funktion. Nedløbsrør er opdelt i klasse X og Y alt efter størrelsen på det svejsede overlap. RHEINZINK-Tagrender og Nedløbsrør matcher klasse X og opfylder dermed også kravene i klasse Y.

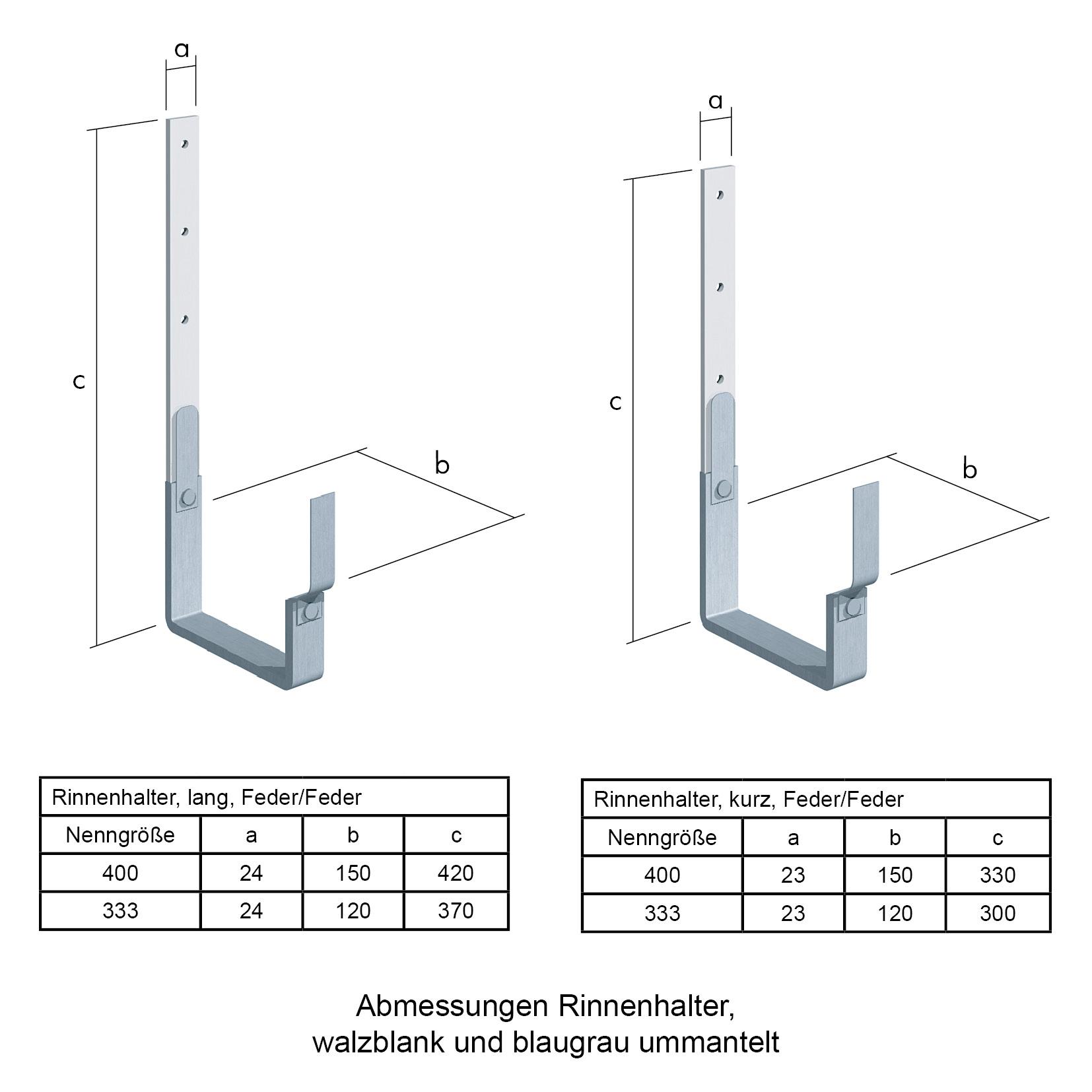

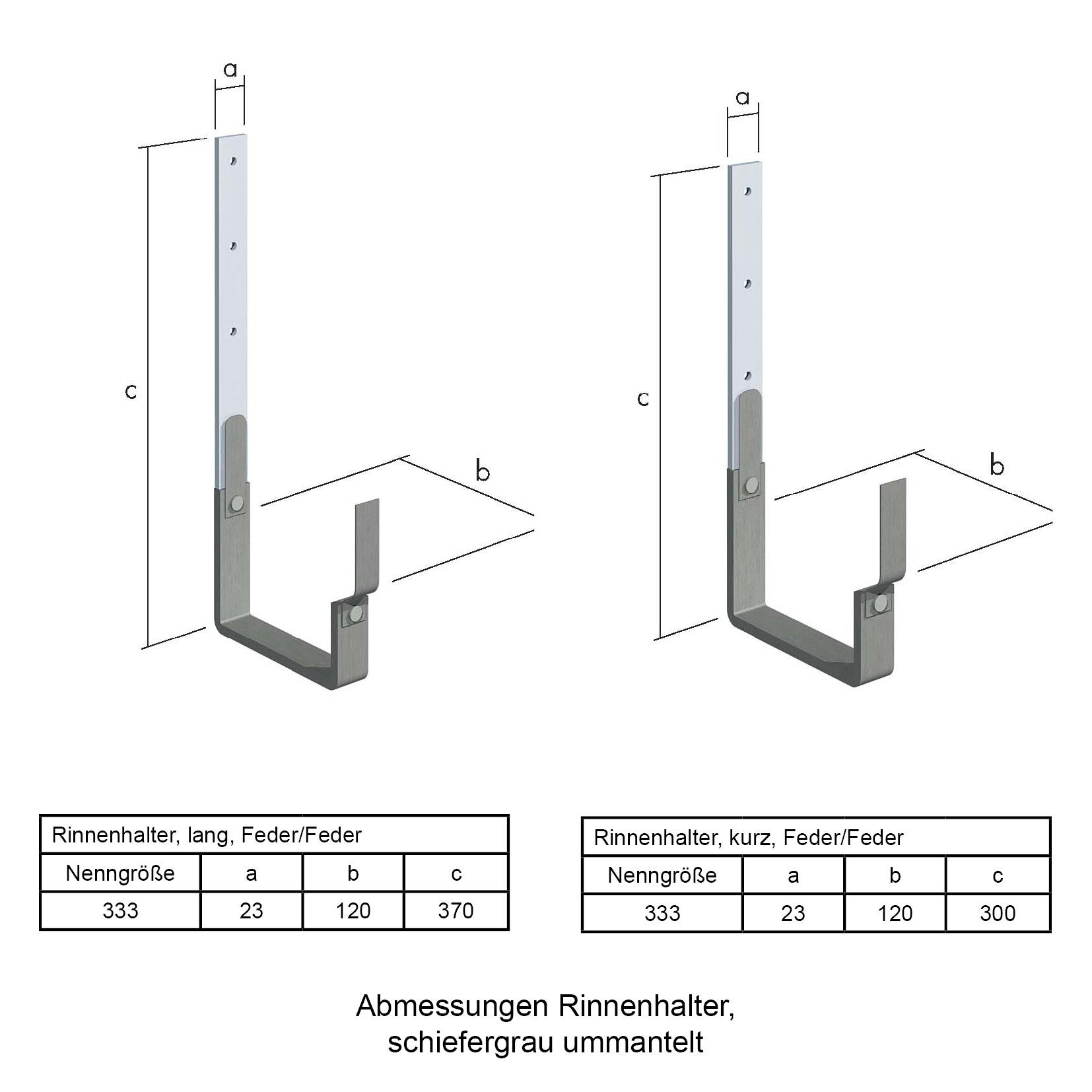

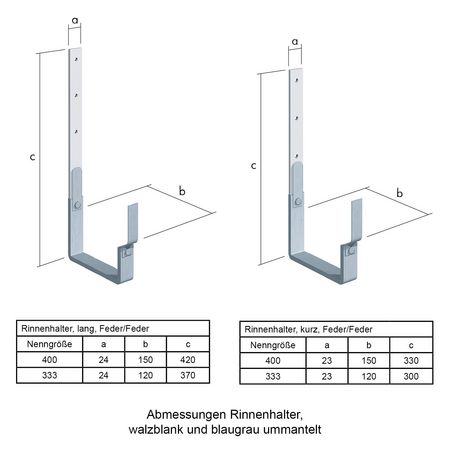

Fastgørelse

  • Fastgørelse af tagrende med specialdesignede rendejern
  • Samling af de enkelte tagrendelængder ved lodning eller limning
  • Fastgørelse af nedløbsrør med RHEINZINK rørholder

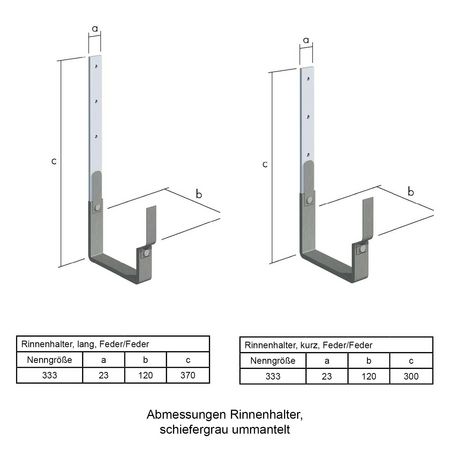

Renderne fastgøres i rendejern, som er specielt fremstillet til formålet (i henhold til DIN EN 1462). Disse fastgøres i tagfoden.

Nedløbsrør fastgøres med rørholdere i enten træ eller murværk. Afstanden mellem nedløbsrørene i en dimension under 100 mm er max. 2 m, og er dimensionen 100 mm eller større, skal afstanden være max 3 m. Afstanden fra nedløbsrøret og ind til murværket skal være mindst 20mm.

Yderligere information om fastgørelse og tværsnit findes i håndbogen "Falseteknik" i download sektionen under "Tekniske dokumenter".






Konstruktionseksempler

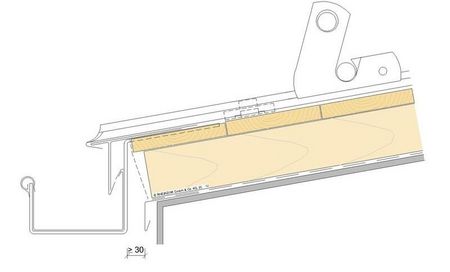

Udvendig rende

  • Tagafvandingsprodukter overholder DIN EN 612
  • Montage med eller uden fald i længderetningen
  • Dimensionering af udvendig rende overholder DIN EN 12056-3

Udvendige render kan monteres med eller uden fald i længderetningen. Selve renden monteres altid med et fald væk fra bygningen på 10mm, således at vandet - I tilfælde af kraftig regn - løber ud over rendens forkant og væk fra bygningen.

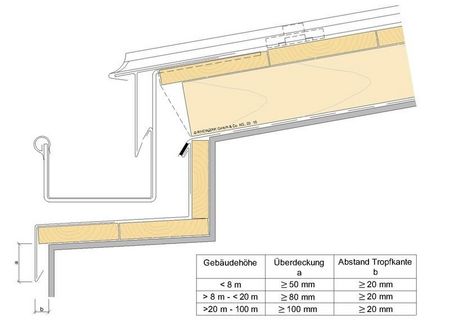

Gesimsrende

  • Tagafvandingsprodukter opfylder DIN EN 612
  • Montage med eller uden fald i længderetningen
  • Dimensionering som udvendig rende opfylder DIN EN 12056-3

Gesimsrender der ligger udenpå gesimsen adskiller sig kun fra den udvendige rende ved den ekstra montering af gesimsafdækning, som teknisk set er helt adskilt fra tagrenden. Kan RHEINZINK tilbehøret til nedløbet ikke monteres, håndlaves et specialdesign.

Gesimsafdækningen kan fastgøres ved hjælp af hafter eller pålimes underkonstruktionen. Afdækningens hældning bør ikke være mindre end 3° for at forhindre stående vand.

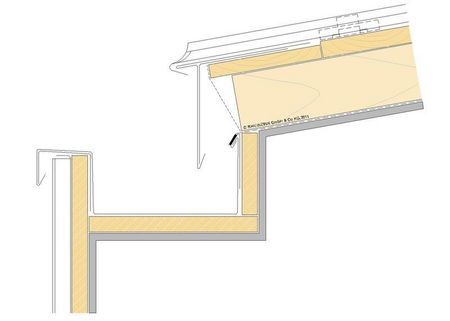

Gesimstagrende bag gesimsafdækning

  • Rende som kantprofil
  • Udvendig og skjult udførelse er muligt

Når renden ligger bag gesimsafskærmningen - og dermed ikke kan tagafvande udenfor afskærmingen - tæller renden som skjult tagrende. I dette tilfælde skal tekniske anvisninger og dimensionering være de samme som for skjult rende og dermed opfylde DIN EN 12056.

Er der derimod tale om en gesimsrende som er placere så den kan tagafvande - og ikke er afskærmet - gælder reglerne for udvendig rende. Afhængig af gesimsbredden kan renden fremstilles i en eller to dele. Renden kan enten monteres i specialdesignede rendejern eller nedlægges i en trækonstruktion.



RHEINZINK er ikke kun en leverandør, men også rådgiver i forbindelse med tekniske spørgsmål

En af vores kernekompetencer er produktion af moderne tagafvandingssystemer samt tag- og facadesystemer. På baggrund af vores mange års erfaring kan vi tilbyde dig produkter af højeste kvalitet, som stadig giver plads til fleksibilitet og kreativitet for dig som planlægger.  RHEINZINK har også fokus på attraktiv teknisk rådgivning omkring produkterne og deres anvendelse. Vi supporterer dig med nyttige oplysninger, datablade og designeksempler til download og vores eksperter er tilgængelige på telefon eller mail i forbindelse med de spørgsmål du må have.
